M100 OCt — 과전류 트립
Over Current
트립 — 즉시 정지
⚠ 안전 가이드 · 작업 전 필독
작업 전 점검
- 주 전원 차단 후 작업
- DC 링크 방전 5분 대기 (콘덴서 잔류 전압)
- U/V/W 출력 단자 단락 측정
- 접지(PE) 도통 확인
금지 사항
- 원인 확인 전 반복 리셋 금지 (IGBT 손상 위험)
- 출력측 활선 상태에서 점검 금지
- 파라미터 임의 변경 금지
- 연속 OC 발생 시 자동 재시작 사용 절대 금지
- 부하/배선 단락 의심 시 출력측 절연저항 측정 필수
CAUSE · 원인
왜 발생하나요?
인버터 출력 전류가 정격 전류의 200% 초과.
EN · Inverter output current exceeds 200% of rated current.
REMEDY · 점검 순서
어떻게 조치하나요?
- 가감속 시간(bA
- 증가. 용량 큰 인버터로 교체. 모터 정지 후 운전 또는 속도 서치(Cn
- 사용. 기계 브레이크 확인.
원인 확인 전 반복 리셋 금지. 트립/알람을 무시하고 리셋만 반복하면 2차 손상(IGBT 파손, 모터 권선 손상 등)으로 이어질 수 있습니다.
SOURCE · 출처

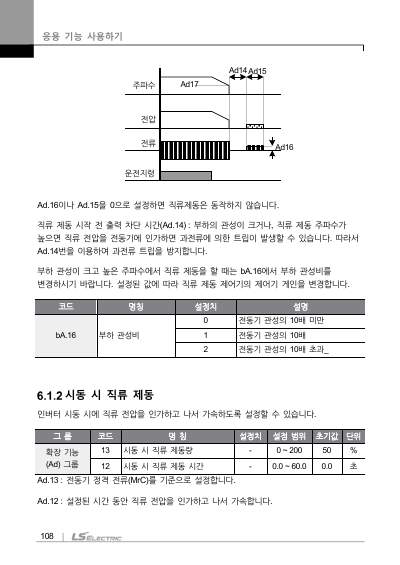

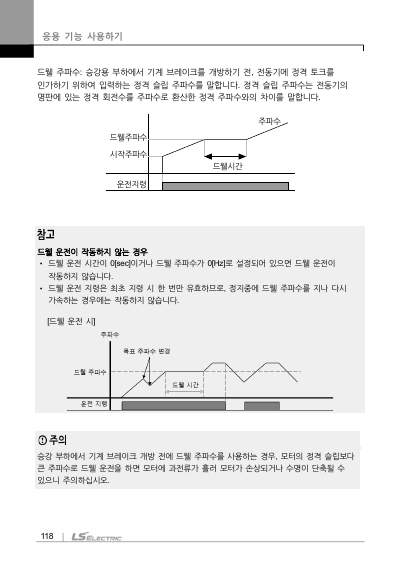

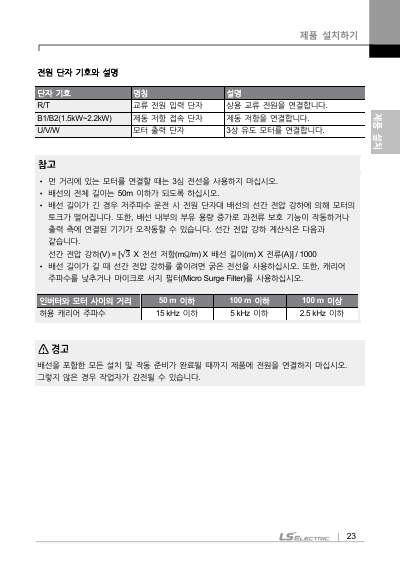

관련 매뉴얼 페이지
