S100 IOL — 인버터 과부하
Inverter Over Load
트립 — 즉시 정지
⚠ 안전 가이드 · 작업 전 필독
작업 전 점검
- 주 전원 차단 후 작업
- DC 링크 방전 5분 대기 (콘덴서 잔류 전압)
- U/V/W 출력 단자 단락 측정
- 접지(PE) 도통 확인
금지 사항
- 원인 확인 전 반복 리셋 금지 (IGBT 손상 위험)
- 출력측 활선 상태에서 점검 금지
- 파라미터 임의 변경 금지
CAUSE · 원인
왜 발생하나요?
- 인버터 과부하/과열 보호
- 허용 과부하: 150% 1분, 200% 4초
EN · Inverter protected from overload/overheating. Allowable overload: 150% for 1 min, 200% for 4 sec.
REMEDY · 점검 순서
어떻게 조치하나요?
- 용량 큰 모터 및 인버터로 교체
- 토크 부스트 레벨 감소
원인 확인 전 반복 리셋 금지. 트립/알람을 무시하고 리셋만 반복하면 2차 손상(IGBT 파손, 모터 권선 손상 등)으로 이어질 수 있습니다.
SOURCE · 출처

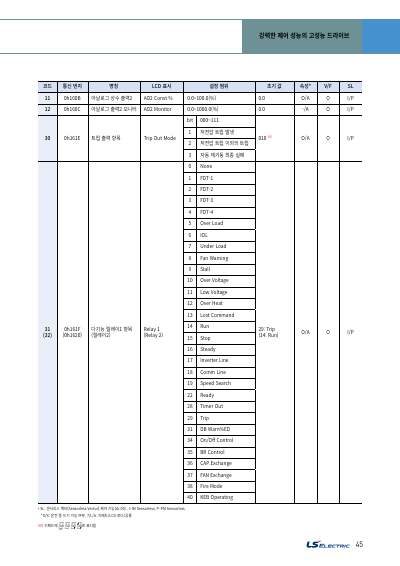

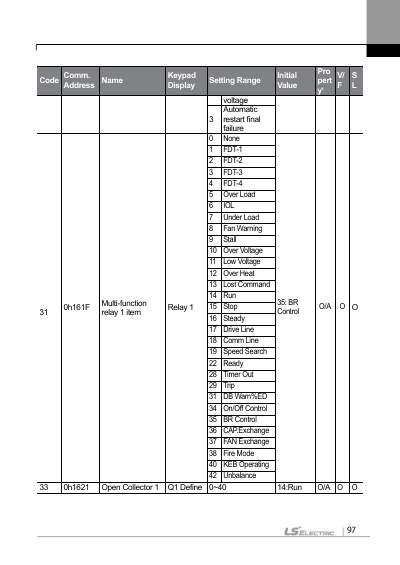

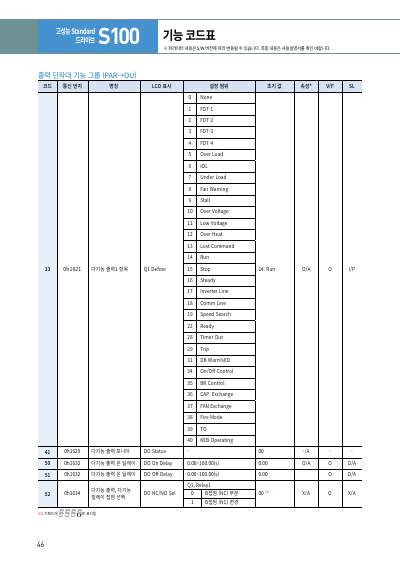

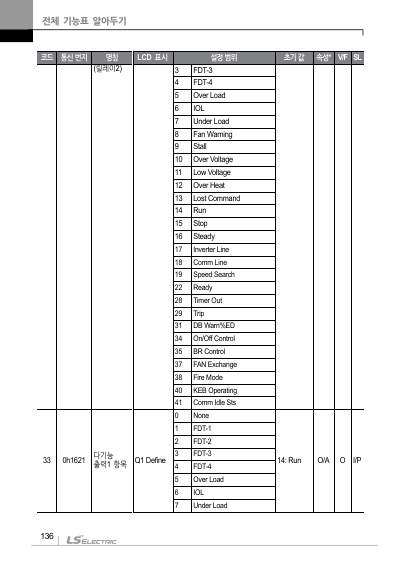

관련 매뉴얼 페이지
