S300 Encoder Tuning Err — 엔코더 튜닝 오류
Encoder Tuning Err
트립 — 즉시 정지
⚠ 안전 가이드 · 작업 전 필독
작업 전 점검
- 주 전원 차단 후 작업
- DC 링크 방전 5분 대기 (콘덴서 잔류 전압)
- U/V/W 출력 단자 단락 측정
- 접지(PE) 도통 확인
금지 사항
- 원인 확인 전 반복 리셋 금지 (IGBT 손상 위험)
- 출력측 활선 상태에서 점검 금지
- 파라미터 임의 변경 금지
CAUSE · 원인
왜 발생하나요?
엔코더 튜닝 시 Z 펄스가 비정상적으로 들어오지 않는 경우 발생합니다.
REMEDY · 점검 순서
어떻게 조치하나요?
- Z펄스가 정상적으로 나오는지 확인이 필요합니다
- Z펄스가 정상적으로 나온다면 엔코더 튜닝을 다시 진행 해주세요
- 재튜닝 후에도 지속적으로 발생 한다면 엔코더 배선, 엔코더 옵션카드 점검이 필요합니다
원인 확인 전 반복 리셋 금지. 트립/알람을 무시하고 리셋만 반복하면 2차 손상(IGBT 파손, 모터 권선 손상 등)으로 이어질 수 있습니다.
SOURCE · 출처

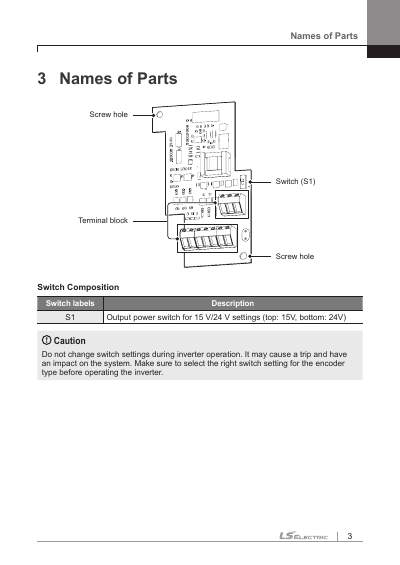

관련 매뉴얼 페이지
