S300 Pos HW Limit High — 위치 HW 상한
Pos HW Limit High
트립 — 즉시 정지
⚠ 안전 가이드 · 작업 전 필독
작업 전 점검
- 주 전원 차단 후 작업
- DC 링크 방전 5분 대기 (콘덴서 잔류 전압)
- U/V/W 출력 단자 단락 측정
- 접지(PE) 도통 확인
금지 사항
- 원인 확인 전 반복 리셋 금지 (IGBT 손상 위험)
- 출력측 활선 상태에서 점검 금지
- 파라미터 임의 변경 금지
CAUSE · 원인
왜 발생하나요?

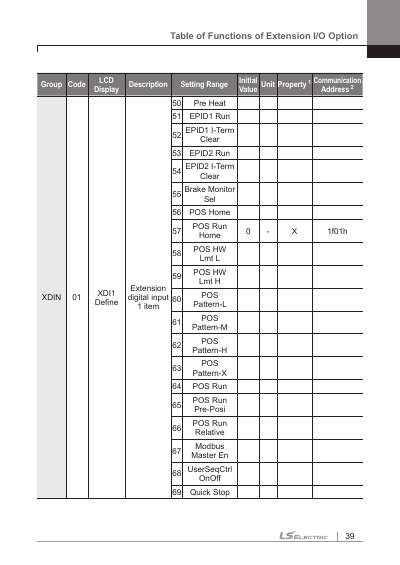

단자대 입력 그룹(DIN)의 DI1~DI8 Define 코드를 59(POS HW Lmt H)로 설정한 다기능 단자에 입력 신호가 들어올 경우 발생합니다.
REMEDY · 점검 순서
어떻게 조치하나요?
- HW적으로 실제 상한값에 도달 했다면 도달 원인 파악이 필요하며 HW적으로 도달하지 않았는데 입력 신호가 들어온다면 입력단자대 고장입니다
- 인버터
원인 확인 전 반복 리셋 금지. 트립/알람을 무시하고 리셋만 반복하면 2차 손상(IGBT 파손, 모터 권선 손상 등)으로 이어질 수 있습니다.
SOURCE · 출처
관련 매뉴얼 페이지
