인버터iG5A검증 준비 중
iG5A LVt — 저전압
Low Voltage Trip
트립 — 즉시 정지· AUTO-RESET
⚠ 안전 가이드 · 작업 전 필독
작업 전 점검
- 주 전원 차단 후 작업
- DC 링크 방전 5분 대기 (콘덴서 잔류 전압)
- U/V/W 출력 단자 단락 측정
- 접지(PE) 도통 확인
금지 사항
- 원인 확인 전 반복 리셋 금지 (IGBT 손상 위험)
- 출력측 활선 상태에서 점검 금지
- 파라미터 임의 변경 금지
CAUSE · 원인
왜 발생하나요?
입력 전압 저하; 실제 DC 링크 전압과 표시 불일치; 정전; 입력 결상; 전원측 전자 접촉기 불량; 전원 계통에 큰 부하(용접기, 전동기 직입 등)
EN · Input voltage too low; Actual DC link voltage differs from display; Power blackout; Input phase loss; Faulty magnetic contactor on input; Large load on power system (welder, direct motor start, etc.)
REMEDY · 점검 순서
어떻게 조치하나요?
입력 전압 규정치 이하 확인; 서비스센터 문의; 속도 써치 기능 사용; 입력 배선 확인; 전자 접촉기 교체; 전원 용량 증가
원인 확인 전 반복 리셋 금지. 트립/알람을 무시하고 리셋만 반복하면 2차 손상(IGBT 파손, 모터 권선 손상 등)으로 이어질 수 있습니다.
SOURCE · 출처

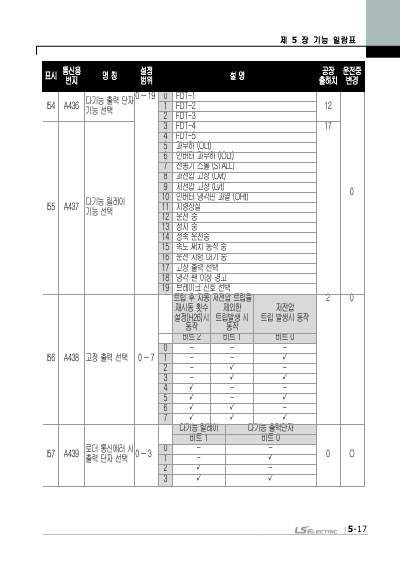

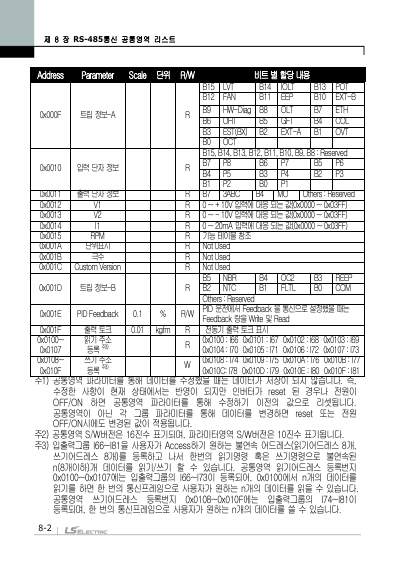

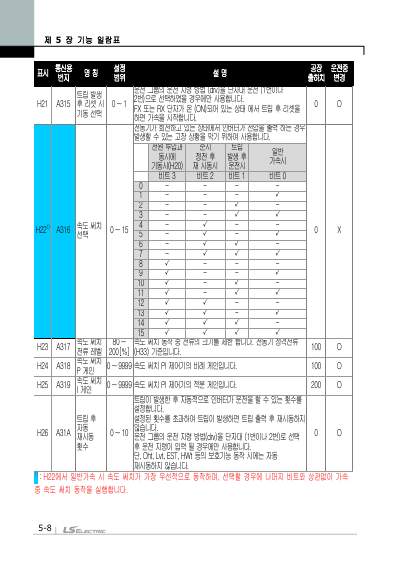

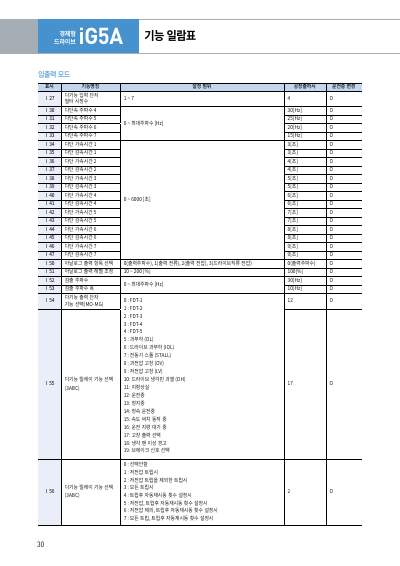

관련 매뉴얼 페이지
