iS7 Encoder Trip — 엔코더 트립 (ENC)
Encoder Trip
트립 — 즉시 정지
⚠ 안전 가이드 · 작업 전 필독
작업 전 점검
- 주 전원 차단 후 작업
- DC 링크 방전 5분 대기 (콘덴서 잔류 전압)
- U/V/W 출력 단자 단락 측정
- 접지(PE) 도통 확인
금지 사항
- 원인 확인 전 반복 리셋 금지 (IGBT 손상 위험)
- 출력측 활선 상태에서 점검 금지
- 파라미터 임의 변경 금지
CAUSE · 원인
왜 발생하나요?
- 엔코더 와이어 체크(PRT-
- 활성 상태에서 설정 시간(PRT-
- 동안 이상 감지. 옵션 카드 또는 엔코더 배선 불량.
EN · Encoder wire check (PRT-77) enabled and abnormality detected for set period (PRT-78). Option card or encoder wiring fault.
REMEDY · 점검 순서
어떻게 조치하나요?
- 엔코더 배선(라인 드라이브) 확인
- 엔코더 옵션 카드 장착 확인
- PRT-77/78 설정 확인
원인 확인 전 반복 리셋 금지. 트립/알람을 무시하고 리셋만 반복하면 2차 손상(IGBT 파손, 모터 권선 손상 등)으로 이어질 수 있습니다.
SOURCE · 출처

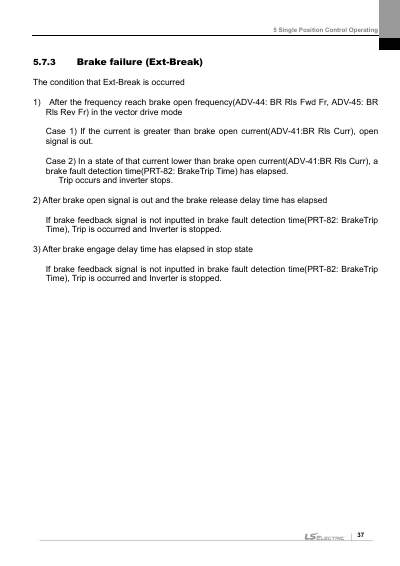

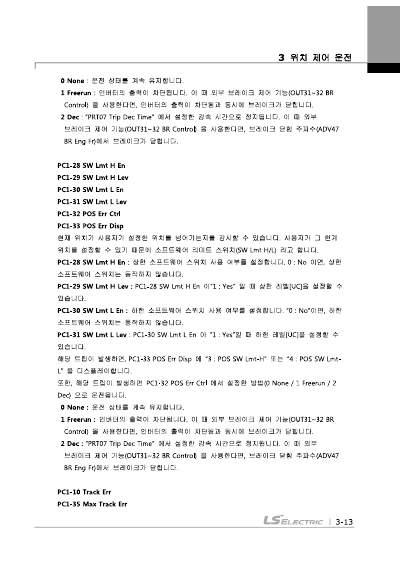

관련 매뉴얼 페이지
