iS7 Over Speed Trip — 과속도 트립
Over Speed Trip
트립 — 즉시 정지
⚠ 안전 가이드 · 작업 전 필독
작업 전 점검
- 주 전원 차단 후 작업
- DC 링크 방전 5분 대기 (콘덴서 잔류 전압)
- U/V/W 출력 단자 단락 측정
- 접지(PE) 도통 확인
금지 사항
- 원인 확인 전 반복 리셋 금지 (IGBT 손상 위험)
- 출력측 활선 상태에서 점검 금지
- 파라미터 임의 변경 금지
CAUSE · 원인
왜 발생하나요?
- 모터 속도가 과속도 감지 레벨(PRT-70)을 감지 시간(PRT-
- 동안 초과. 벡터 제어 모드에서만 동작.
EN · Motor speed exceeds overspeed detection level (PRT-70) for detection time (PRT-72). Vector control mode only.
REMEDY · 점검 순서
어떻게 조치하나요?
- 모터 속도 피드백 확인
- 과속도 레벨 증가
- 엔코더 연결 확인
원인 확인 전 반복 리셋 금지. 트립/알람을 무시하고 리셋만 반복하면 2차 손상(IGBT 파손, 모터 권선 손상 등)으로 이어질 수 있습니다.
SOURCE · 출처

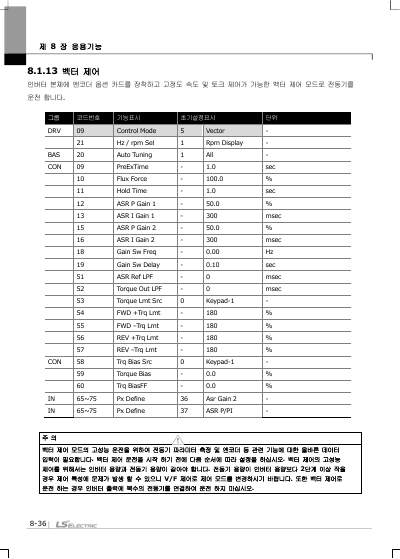

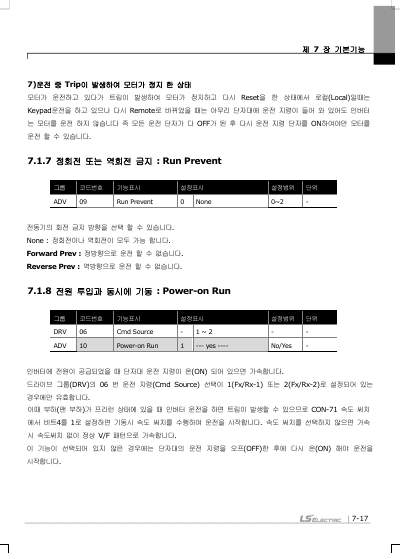

관련 매뉴얼 페이지
