XEC-DP30E

Name: XEC-DP30E
Brand: LS Electric
SKU: XEC-DP30E

모델: XEC-DP30E마지막 확인: 2026. 4. 17.

XEC Tr Source 30점 이코노미 (IEC 61131-3)

가격 안내

견적 요청 시 안내

대량구매/커스텀 구성은 견적 요청을 이용해 주세요

시리즈

XEC

제품유형

컴팩트 PLC

프로그램 용량

4K step

I/O 점수

30점 (18입력+12출력)

통신

RS-232C 1포트

동작온도

0~55°C

기술 자료

📄

LS PLC XGT Catalog

데이터시트

공식 제품 페이지

www.ls-electric.com

수량

가격 문의

판매처 연결 및 가격 안내 | [email protected] | 010-2143-5305

문의 프로세스 안내

1문의 양식 작성 및 제출

2담당자 확인 후 적합한 판매처 안내

3이메일 또는 전화로 회신

제품 소개

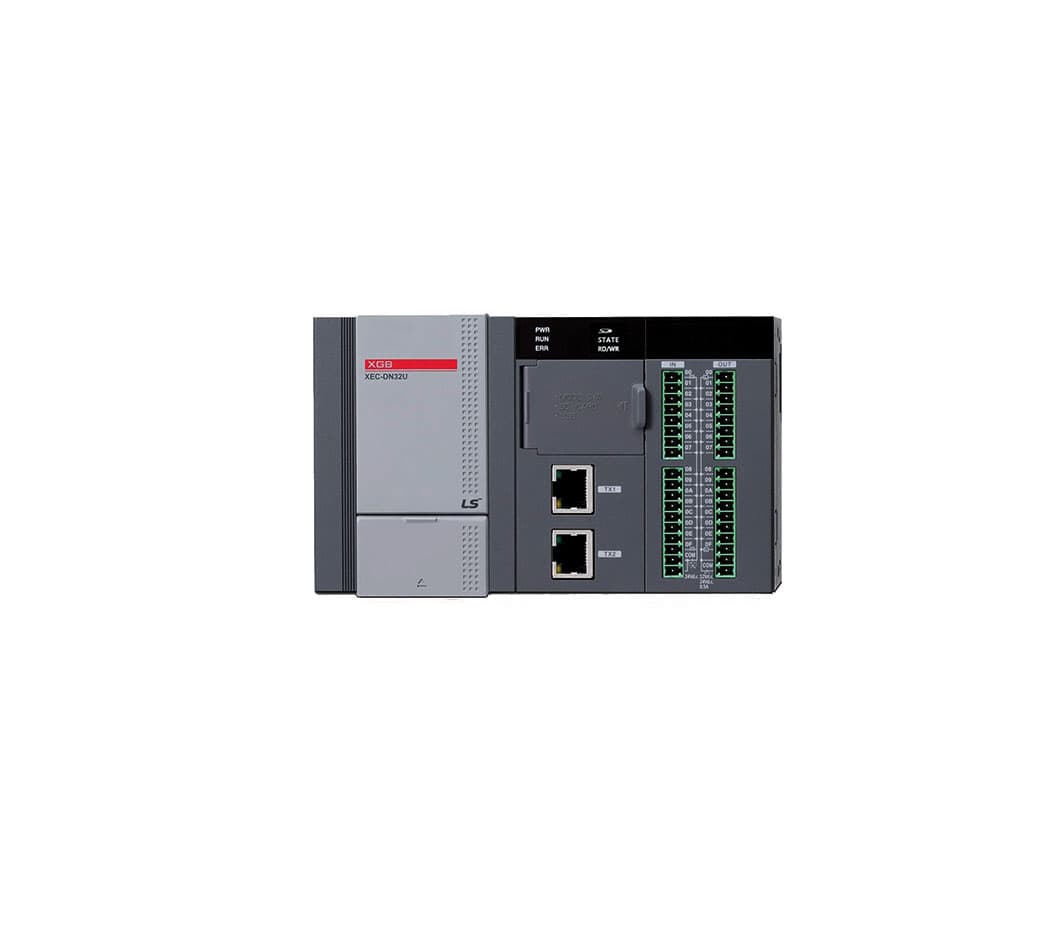

LS Electric XEC-DP30E 컴팩트 PLC. 18입력+12출력 트랜지스터 Source, 240ns/step, 4K step, 소형 장비 적합.

💡엔지니어 노트

1엔트리급 컴팩트 PLC — 단순 시퀀스 전용

E 등급은 확장 모듈 연결 불가, PID 미지원, 위치제어 미지원으로 단순 ON/OFF 시퀀스 제어에 최적화된 모델입니다.\n옵션 모듈은 최대 2개 (10E/14E는 1개)만 장착 가능합니다.

24K step 프로그램 제한 주의

프로그램 용량이 4,000 step으로 제한됩니다. 복잡한 로직이나 다수의 타이머/카운터 사용 시 용량이 부족할 수 있습니다.\n처리속도 240ns/step으로 SU(94ns), H(60ns) 대비 느립니다.

3CANopen 슬레이브 내장 — 별도 통신모듈 불필요

XEC 시리즈는 CANopen 슬레이브가 내장되어 있어, 별도 통신 확장모듈(XBL-CSEA) 없이 CAN 네트워크에 직접 연결할 수 있습니다.\n보드레이트 자동감지(125k/250k/500k/1M bps) 지원. CPU 사양은 동일 등급 XBC와 완전히 동일합니다.

4출력 타입: PNP 소스(트랜지스터)

PNP 소스 출력 — DC 부하 전용, 트랜지스터 고속응답(1ms), 유럽 표준 소스 방식, 위치결정 펄스 출력 가능 (트랜지스터 모델만)

기본 정보

제품유형컴팩트 PLC

시리즈XEC

성능

프로그램 용량4K step

처리속도240ns/step

I/O

최대 I/O 점수30점 (18입력+12출력)

내장 I/ODC24V 18입력 + 트랜지스터 Source 12출력

통신

통신 인터페이스RS-232C 1포트

소프트웨어

프로그래밍 언어LD, SFC, ST, IL, FBD

프로그래밍 도구XG5000

환경

동작온도0~55°C

시리즈 비교(30개 모델)

가격대

문의

기본 정보

제품유형

컴팩트 PLC

시리즈

XEC

성능

프로그램 용량

4K step

15K step

4K step

15K step

4K step

15K step

4K step

15K step

4K step

15K step

처리속도

240ns/step

94ns/step

240ns/step

94ns/step

83ns/step

94ns/step

83ns/step

240ns/step

94ns/step

83ns/step

94ns/step

83ns/step

240ns/step

94ns/step

240ns/step

94ns/step

83ns/step

94ns/step

83ns/step

데이터 메모리

—

16K word

—

32K word

—

I/O

최대 I/O 점수

30점 (18입력+12출력)

10점 (6입력+4출력)

14점 (8입력+6출력)

20점 (12입력+8출력)

30점 (18입력+12출력)

내장 32점 (확장 최대 256점)

40점 (24입력+16출력)

60점 (36입력+24출력)

내장 64점 (확장 최대 512점)

10점 (6입력+4출력)

14점 (8입력+6출력)

20점 (12입력+8출력)

30점 (18입력+12출력)

32점 (16입력+16출력)

40점 (24입력+16출력)

60점 (36입력+24출력)

64점 (32입력+32출력)

10점 (6입력+4출력)

14점 (8입력+6출력)

20점 (12입력+8출력)

30점 (18입력+12출력)

32점 (16입력+16출력)

40점 (24입력+16출력)

60점 (36입력+24출력)

64점 (32입력+32출력)

내장 I/O

DC24V 18입력 + 트랜지스터 Source 12출력

DC24V 6입력 + 트랜지스터 Sink 4출력

DC24V 8입력 + 트랜지스터 Sink 6출력

DC24V 12입력 + 트랜지스터 Sink 8출력

DC24V 18입력 + 트랜지스터 Sink 12출력

DC 입력 16점, DC 출력 16점 (트랜지스터)

DC24V 24입력 + 트랜지스터 Sink 16출력

DC24V 36입력 + 트랜지스터 Sink 24출력

DC 입력 32점, DC 출력 32점 (트랜지스터)

DC24V 6입력 + 트랜지스터 Source 4출력

DC24V 8입력 + 트랜지스터 Source 6출력

DC24V 12입력 + 트랜지스터 Source 8출력

DC24V 18입력 + 트랜지스터 Source 12출력

DC24V 16입력 + 트랜지스터 Source 16출력

DC24V 24입력 + 트랜지스터 Source 16출력

DC24V 36입력 + 트랜지스터 Source 24출력

DC24V 32입력 + 트랜지스터 Source 32출력

DC24V 6입력 + 릴레이 4출력

DC24V 8입력 + 릴레이 6출력

DC24V 12입력 + 릴레이 8출력

DC24V 18입력 + 릴레이 12출력

DC24V 16입력 + 릴레이 16출력

DC24V 24입력 + 릴레이 16출력

DC24V 36입력 + 릴레이 24출력

DC24V 32입력 + 릴레이 32출력

통신

통신 인터페이스

RS-232C 1포트

RS-232C 1포트, RS-485 1포트

RS-232C 1포트

RS-232C 1포트, RS-485 1포트

RS-232C 1포트 (내장), 확장 RS-485 1포트

RS-232C 1포트, RS-485 1포트

RS-232C 1포트, RS-485 1포트 (내장)

RS-232C 1포트

RS-232C 1포트, RS-485 1포트

RS-232C 1포트

RS-232C 1포트, RS-485 1포트

RS-232C 1포트

RS-232C 1포트, RS-485 1포트

지원 프로토콜

—

XGT Cnet, Modbus RTU

—

XGT Cnet, Modbus RTU

—

소프트웨어

프로그래밍 언어

LD, SFC, ST, IL, FBD

IL, LD, SFC, ST, FBD (IEC 61131-3)

LD, SFC, ST, IL, FBD

IL, LD, SFC, ST, FBD (IEC 61131-3)

LD, SFC, ST, IL, FBD

프로그래밍 도구

XG5000

전원

전원사양

—

DC 24V

—

DC 24V

—

환경

동작온도

0~55°C

인증

—

KC, CE

—

KC, CE

—

외관

크기(WxHxD)

—

90 x 90 x 85mm

—

150 x 90 x 85mm

—

무게

—

280g

—

430g

—

* 노란색 배경은 제품 간 차이가 있는 항목입니다

🗺️메모리 맵

영역용량리테인비고

S (스텝)—

C (카운터)—

D (데이터)—

F (플래그)—

T (타이머)—

Z (인덱스)—

K (킵릴레이)—

L (링크릴레이)—

M (보조릴레이)—

P (입력릴레이)—

U (특수릴레이)—

배선 및 설치 정보

•전압 변동이 사양을 초과할 경우 정전압 변압기 사용
•노이즈가 심한 환경에서는 절연 변압기 사용
•PLC 전원은 I/O 장치 및 전력 장치와 분리
•AC 케이블은 꼬임선(twisted) 사용, 최소 2mm² 이상
•고전압/고전류 주회로 케이블과 100mm 이상 이격

❓자주 묻는 질문(3)

Q확장 모듈을 연결할 수 있나요?

E 등급은 확장 모듈(I/O 확장)을 연결할 수 없습니다. 옵션 모듈만 최대 2개(10E/14E는 1개) 장착 가능합니다. I/O 확장이 필요하면 SU 등급 이상을 선택하세요.

QE 등급에서 MODBUS 통신이 가능한가요?

가능합니다. 내장 Cnet 포트(RS-232C 또는 RS-485 중 택1)로 MODBUS RTU/ASCII 마스터/슬레이브 통신을 지원합니다. 단, 2채널 동시 사용은 불가합니다.

QE 등급과 SU 등급의 핵심 차이는?

E: 240ns, 4K step, 확장 불가, PID/위치제어 미지원. SU: 94ns, 15K step, 7단 확장, PID 16루프, 2축 위치제어, RS-232C+RS-485 동시 통신. 단순 제어는 E, 그 외는 SU 이상을 권장합니다.
