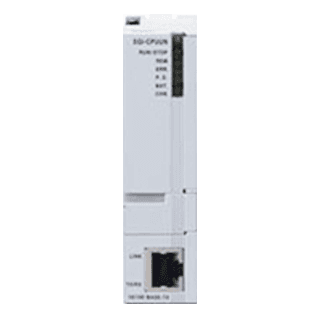

LS ElectricXGK-CPUSN
모델: XGK-CPUSN
XGK 스탠다드 New CPU 64K step Ethernet 내장
가격 안내
견적 요청 시 안내
대량구매/커스텀 구성은 견적 요청을 이용해 주세요
시리즈
XGK
제품유형
CPU
프로그램 용량
64K step
I/O 점수
최대 3,072점
통신
Ethernet 1포트, USB 1포트
동작온도
0~55°C
기술 자료
판매처 연결 및 가격 안내 | [email protected] | 010-2143-5305
문의 프로세스 안내
1문의 양식 작성 및 제출
2담당자 확인 후 적합한 판매처 안내
3이메일 또는 전화로 회신
제품 소개
XGK 시리즈 스탠다드 등급 New CPU 모듈. 기존 CPUS 대비 Ethernet 내장, 처리속도 8.5ns/step으로 대폭 향상.
💡엔지니어 노트
1구형 CPUS 대비 전면 업그레이드 — 8.5ns + Ethernet 내장
CPUSN은 구형 CPUS(84ns) 대비 처리속도 10배(8.5ns), Ethernet 내장, 메모리 영역 2~13배 확장된 N시리즈입니다.
프로그램 64K step(CPUS 32K의 2배), D영역 262,144워드(CPUS 20,000의 13배), 비트 영역 65,536점(구형 32,768의 2배)입니다.
기존 CPUS 교체 시 첫 번째 후보입니다.
프로그램 64K step(CPUS 32K의 2배), D영역 262,144워드(CPUS 20,000의 13배), 비트 영역 65,536점(구형 32,768의 2배)입니다.
기존 CPUS 교체 시 첫 번째 후보입니다.
2RS-232C 없음 — Ethernet으로 완전 대체
N시리즈(CPUSN/CPUHN/CPUUN)에는 RS-232C 포트가 없습니다.
XG5000 연결은 USB 또는 내장 Ethernet을 사용하고, Modbus 통신도 Modbus TCP/IP로 대체합니다.
기존 RS-232C Modbus Slave 장비가 있다면 Cnet 모듈(XGL-C22A 등)을 추가해야 합니다.
XG5000 연결은 USB 또는 내장 Ethernet을 사용하고, Modbus 통신도 Modbus TCP/IP로 대체합니다.
기존 RS-232C Modbus Slave 장비가 있다면 Cnet 모듈(XGL-C22A 등)을 추가해야 합니다.
3타이머/카운터 대폭 확장 — 복잡한 시퀀스 대응
CPUSN의 타이머는 8,192점(구형 2,048의 4배), 카운터는 4,096점(구형 2,048의 2배)입니다.
인덱스 레지스터도 256개(구형 128의 2배)로 배열 처리가 넉넉합니다.
다품종 소량 라인의 복잡한 타이밍 제어에 유리합니다.
인덱스 레지스터도 256개(구형 128의 2배)로 배열 처리가 넉넉합니다.
다품종 소량 라인의 복잡한 타이밍 제어에 유리합니다.
4증설 3단 유지 — CPUHN(7단)과의 차이
CPUSN은 증설 3단(최대 48모듈, 3,072점)으로 구형 CPUS와 동일합니다.
I/O 점수가 더 필요하면 CPUHN(7단, 6,144점)을 선택하세요.
처리속도(8.5ns)와 Ethernet 내장은 CPUHN과 동일합니다.
I/O 점수가 더 필요하면 CPUHN(7단, 6,144점)을 선택하세요.
처리속도(8.5ns)와 Ethernet 내장은 CPUHN과 동일합니다.
기본 정보
제품유형CPU
시리즈XGK
성능
프로그램 용량64K step
처리속도8.5ns/step
데이터 메모리262K word
I/O
최대 I/O 점수최대 3,072점
최대 확장 슬롯메인 베이스 4~12슬롯
최대 확장 베이스3단 (최대 48모듈)
통신
통신 인터페이스Ethernet 1포트, USB 1포트
지원 프로토콜XGT FEnet, Cnet, Modbus TCP/RTU
내장 이더넷10/100BASE-TX 1포트 (XGT 전용통신 서버, Modbus TCP/IP 서버, XG5000 원격 접속)
PROFINET미지원 (Profibus-DP로 대체)
EtherCAT확장모듈(XGF-PN8A/B, XGL-EFMT/B)로 지원
소프트웨어
프로그래밍 언어LD, IL, SFC, ST
프로그래밍 도구XG5000
전원
전원사양DC 5V (베이스 공급)
환경
동작온도0~55°C
인증
인증KC, CE
외관
크기(WxHxD)35 x 110 x 85mm
무게170g
시리즈 비교(8개 모델)
가격대
문의
문의
문의
문의
문의
문의
문의
문의
기본 정보
제품유형
CPU
CPU
CPU
CPU
CPU
CPU
CPU
CPU
시리즈
XGK
XGK
XGK
XGK
XGK
XGK
XGK
XGK
성능
프로그램 용량
64K step
32K step
16K step
64K step
128K step
32K step
128K step
256K step
처리속도
8.5ns/step
28ns/step
84ns/step
28ns/step
8.5ns/step
84ns/step
28ns/step
8.5ns/step
데이터 메모리
262K word
32K word
20K word
32K word
524K word
20K word
32K word
524K word
I/O
최대 I/O 점수
최대 3,072점
최대 3,072점
최대 1,536점
최대 6,144점
최대 6,144점
최대 3,072점
최대 6,144점
최대 6,144점 (리모트 65,536점)
최대 확장 슬롯
메인 베이스 4~12슬롯
메인 베이스 4~12슬롯
메인 베이스 4~12슬롯
메인 베이스 4~12슬롯
메인 베이스 4~12슬롯
메인 베이스 4~12슬롯
메인 베이스 4~12슬롯
메인 베이스 4~12슬롯
최대 확장 베이스
3단 (최대 48모듈)
3단 (최대 48모듈)
1단 (최대 24모듈)
7단 (최대 96모듈)
7단 (최대 96모듈)
3단 (최대 48모듈)
7단 (최대 96모듈)
7단 (최대 96모듈)
통신
통신 인터페이스
Ethernet 1포트, USB 1포트
RS-232C 1포트, USB 1포트
RS-232C 1포트, USB 1포트
RS-232C 1포트, USB 1포트
Ethernet 1포트, USB 1포트
RS-232C 1포트, USB 1포트
RS-232C 1포트, USB 1포트
Ethernet 1포트, USB 1포트
지원 프로토콜
XGT FEnet, Cnet, Modbus TCP/RTU
XGT Cnet, Modbus RTU
XGT Cnet, Modbus RTU
XGT Cnet, Modbus RTU
XGT FEnet, Cnet, Modbus TCP/RTU
XGT Cnet, Modbus RTU
XGT Cnet, Modbus RTU
XGT FEnet, Cnet, Modbus TCP/RTU, EtherNet/IP
내장 이더넷
10/100BASE-TX 1포트 (XGT 전용통신 서버, Modbus TCP/IP 서버, XG5000 원격 접속)
—
—
—
10/100BASE-TX 1포트 (XGT 전용통신 서버, Modbus TCP/IP 서버, XG5000 원격 접속)
—
—
10/100BASE-TX 1포트 (XGT 전용통신 서버, Modbus TCP/IP 서버, XG5000 원격 접속)
PROFINET
미지원 (Profibus-DP로 대체)
미지원 (Profibus-DP로 대체)
미지원 (Profibus-DP로 대체)
미지원 (Profibus-DP로 대체)
미지원 (Profibus-DP로 대체)
미지원 (Profibus-DP로 대체)
미지원 (Profibus-DP로 대체)
미지원 (Profibus-DP로 대체)
EtherCAT
확장모듈(XGF-PN8A/B, XGL-EFMT/B)로 지원
확장모듈(XGF-PN8A/B, XGL-EFMT/B)로 지원
확장모듈(XGF-PN8A/B, XGL-EFMT/B)로 지원
확장모듈(XGF-PN8A/B, XGL-EFMT/B)로 지원
확장모듈(XGF-PN8A/B, XGL-EFMT/B)로 지원
확장모듈(XGF-PN8A/B, XGL-EFMT/B)로 지원
확장모듈(XGF-PN8A/B, XGL-EFMT/B)로 지원
확장모듈(XGF-PN8A/B, XGL-EFMT/B)로 지원
소프트웨어
프로그래밍 언어
LD, IL, SFC, ST
LD, IL, SFC, ST
LD, IL, SFC, ST
LD, IL, SFC, ST
LD, IL, SFC, ST
LD, IL, SFC, ST
LD, IL, SFC, ST
LD, IL, SFC, ST
프로그래밍 도구
XG5000
XG5000
XG5000
XG5000
XG5000
XG5000
XG5000
XG5000
전원
전원사양
DC 5V (베이스 공급)
DC 5V (베이스 공급)
DC 5V (베이스 공급)
DC 5V (베이스 공급)
—
DC 5V (베이스 공급)
DC 5V (베이스 공급)
DC 5V (베이스 공급)
환경
동작온도
0~55°C
0~55°C
0~55°C
0~55°C
0~55°C
0~55°C
0~55°C
0~55°C
인증
인증
KC, CE
KC, CE
KC, CE
KC, CE
—
KC, CE
KC, CE
KC, CE
외관
크기(WxHxD)
35 x 110 x 85mm
35 x 110 x 85mm
35 x 110 x 85mm
35 x 110 x 85mm
—
35 x 110 x 85mm
35 x 110 x 85mm
35 x 110 x 85mm
무게
170g
155g
150g
160g
—
150g
165g
170g
* 노란색 배경은 제품 간 차이가 있는 항목입니다
🗺️메모리 맵
영역용량리테인비고
bit—
word—
배선 및 설치 정보
- •전압 변동이 사양을 초과할 경우 정전압 변압기 사용
- •노이즈가 심한 환경에서는 절연 변압기 사용
- •PLC 전원은 I/O 장치 및 전력 장치와 분리
- •AC 케이블은 꼬임선(twisted) 사용, 최소 2mm² 이상
- •고전압/고전류 주회로 케이블과 100mm 이상 이격
❓자주 묻는 질문(5)
QCPUSN과 구형 CPUS의 주요 차이점은?
처리속도 84ns→8.5ns(10배), Ethernet 내장(RS-232C 제거), 프로그램 32K→64K step(2배), D영역 20,000→262,144워드(13배), 비트영역 32,768→65,536점(2배), 타이머 2,048→8,192점(4배)입니다. 전면적인 스펙 업그레이드입니다.
Q기존 CPUS 프로그램을 CPUSN에서 사용할 수 있나요?
P/M/D 주소체계는 동일하므로 프로그램은 호환됩니다. 단, XG5000에서 CPU 타입을 CPUSN으로 변경 후 재컴파일해야 합니다. RS-232C Modbus Slave를 사용 중이었다면 Modbus TCP로 변경하거나 Cnet 모듈을 추가하세요.
QRS-232C가 없는데 기존 Modbus 장비는 어떻게 연결하나요?
N시리즈는 RS-232C가 없습니다. 방법 1) Modbus TCP/IP 지원 장비로 교체, 방법 2) Cnet 모듈(XGL-C22A: RS-232C, XGL-C42A: RS-422/485) 추가. 대부분의 신규 계측기는 Modbus TCP를 지원합니다.
QCPUSN과 CPUHN의 차이점은?
증설 단수가 다릅니다. CPUSN 3단(48모듈, 3,072점) vs CPUHN 7단(96모듈, 6,144점). 프로그램도 CPUSN 64K step vs CPUHN 128K step. 처리속도(8.5ns)와 Ethernet 내장은 동일합니다.
QXG5000 최소 버전은?
N시리즈(CPUSN/CPUHN/CPUUN)는 XG5000 V4.0 이상이 필요합니다.
