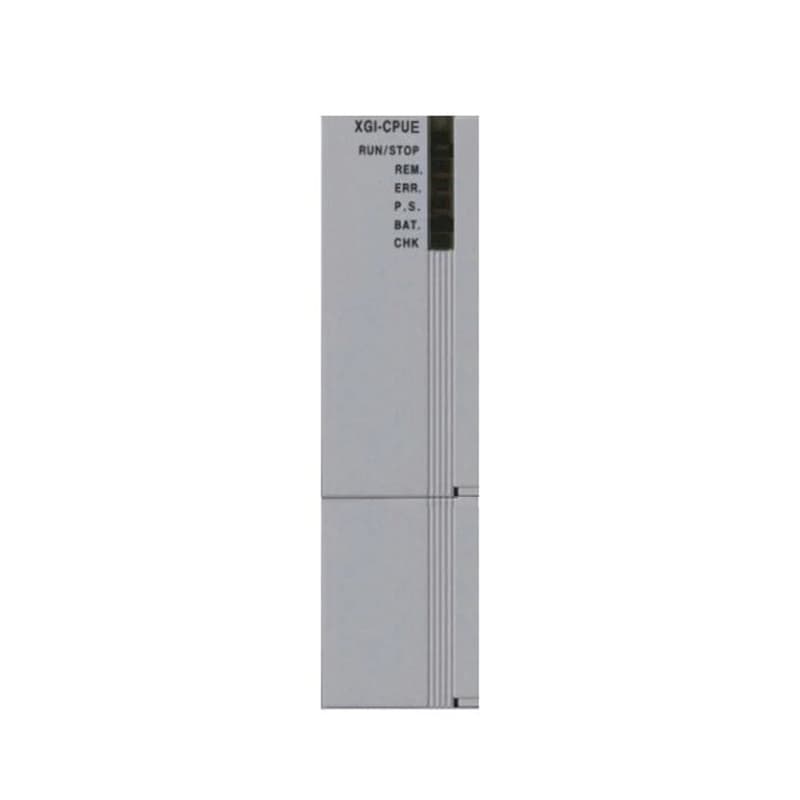

LS ElectricXGI-CPUUN
모델: XGI-CPUUN마지막 확인: 2026. 6. 1.
XGI 울트라 New CPU 2MB IEC
가격 정보는 제조사 정책에 따라 비공개입니다.
제조사 공식 페이지에서 확인 →시리즈
XGI
제품유형
CPU
프로그램 용량
2MB
I/O 점수
최대 6,144점 (리모트 131,072점)
통신
Ethernet 1포트, RS-232C 1포트, USB 1포트
동작온도
0~55°C
기술 자료
📋📋📋📋📋📋📄📄📄
XGI/XGR용 XG5000 사용설명서 (국문)
매뉴얼 · 4.1 · 국문
XGI CPUZ 사용 설명서 (국문)
매뉴얼 · 1.4 · 국문
XGI CPU 사용설명서 (국문)
매뉴얼 · 2.9 · 국문
XGT PLC 모바일앱 apk 파일 및 사용설명서 (국문)
매뉴얼 · * · 국문
XGI-CPUZ OS 업데이트 방법 (국문)
매뉴얼 · * · 국문
XGK/XGB 명령어집 사용설명서 V3.5 (KO)
매뉴얼 · 국문
Factory Automation 종합 카탈로그 (국문)
데이터시트 · * · 국문
XGT 시리즈 카탈로그 (국문)
데이터시트 · * · 국문
XGI CPUZ 카탈로그 (국문)
데이터시트 · * · 국문
공식 제품 페이지
www.ls-electric.com
제품 소개
XGI 울트라 New CPU. 2MB 프로그램, 8.5ns/step, IEC 61131-3.
💡엔지니어 노트
1XGI 시리즈 최상위 모델 — Ethernet 내장
CPUUN은 XGI 시리즈 유일하게 Ethernet이 내장된 CPU입니다.
10/100BASE-TX, XGT 전용통신 서버(TCP), Modbus TCP/IP 서버, XG5000 원격 접속을 별도 모듈 없이 사용할 수 있습니다.
프로그램 2MB, 데이터 4MB로 초대형 프로젝트에도 대응 가능합니다.
10/100BASE-TX, XGT 전용통신 서버(TCP), Modbus TCP/IP 서버, XG5000 원격 접속을 별도 모듈 없이 사용할 수 있습니다.
프로그램 2MB, 데이터 4MB로 초대형 프로젝트에도 대응 가능합니다.
2Ethernet 내장 vs FEnet 모듈 비교
CPUUN 내장 Ethernet은 최대 4채널, 서버 전용(클라이언트 기능 없음)입니다.
HMI 여러 대를 동시 접속하거나, SCADA와 Modbus TCP 통신하기에 충분합니다.
단, PLC간 통신(클라이언트)이 필요하면 FEnet 모듈(XGL-EFMT)을 별도 추가해야 합니다.
HMI 여러 대를 동시 접속하거나, SCADA와 Modbus TCP 통신하기에 충분합니다.
단, PLC간 통신(클라이언트)이 필요하면 FEnet 모듈(XGL-EFMT)을 별도 추가해야 합니다.
3소비전류 주의 — 960mA
CPUUN의 내부 소비전류는 960mA로 다른 XGI CPU와 동일하지만, Ethernet 사용 시 실질적 소비가 더 높을 수 있습니다.
전원 모듈 선정 시 여유를 두세요. XGP-ACF2(DC5V 6A)를 권장합니다.
전원 모듈 선정 시 여유를 두세요. XGP-ACF2(DC5V 6A)를 권장합니다.
4CPU OS V1.0 이상 — 별도 OS 버전
CPUUN은 다른 XGI CPU와 별도의 OS 트리입니다. CPU OS V1.0 이상, XG5000 V4.0 이상이 필요합니다.
기존 XGI 프로젝트를 마이그레이션할 때 OS 호환성을 반드시 확인하세요.
기존 XGI 프로젝트를 마이그레이션할 때 OS 호환성을 반드시 확인하세요.
기본 정보
제품유형CPU
시리즈XGI
성능
프로그램 용량2MB
데이터 메모리2,048KB
I/O
최대 I/O 점수최대 6,144점 (리모트 131,072점)
최대 확장 슬롯메인 베이스 4~12슬롯
최대 확장 베이스7단 (최대 96모듈)
통신
통신 인터페이스Ethernet 1포트, RS-232C 1포트, USB 1포트
지원 프로토콜XGT FEnet, Cnet, Modbus TCP/RTU, RAPIEnet
내장 이더넷10/100BASE-TX 1포트 (XGT 전용통신, Modbus TCP/IP 서버)
PROFINET미지원 (Profibus-DP로 대체)
EtherCAT확장모듈(XGF-PN8A/B, XGL-EFMT/B)로 지원
소프트웨어
프로그래밍 언어LD, SFC, ST (IEC 61131-3)
프로그래밍 도구XG5000
환경
동작온도0~55°C
시리즈 비교(5개 모델)
가격대
문의
문의
문의
문의
문의
기본 정보
제품유형
CPU
CPU
CPU
CPU
CPU
시리즈
XGI
XGI
XGI
XGI
XGI
성능
프로그램 용량
2MB
64KB
512KB
128KB
1MB
데이터 메모리
2,048KB
64KB
512KB
128KB
1,024KB
플래시 영역
—
1MB, 16블록
—
—
—
I/O
최대 I/O 점수
최대 6,144점 (리모트 131,072점)
최대 1,536점
최대 6,144점
최대 3,072점
최대 6,144점
최대 확장 슬롯
메인 베이스 4~12슬롯
메인 베이스 4~12슬롯
메인 베이스 4~12슬롯
메인 베이스 4~12슬롯
메인 베이스 4~12슬롯
최대 확장 베이스
7단 (최대 96모듈)
1단 (최대 24모듈)
7단 (최대 96모듈)
3단 (최대 48모듈)
7단 (최대 96모듈)
통신
통신 인터페이스
Ethernet 1포트, RS-232C 1포트, USB 1포트
RS-232C 1포트, USB 1포트
RS-232C 1포트, USB 1포트
RS-232C 1포트, USB 1포트
RS-232C 1포트, USB 1포트
지원 프로토콜
XGT FEnet, Cnet, Modbus TCP/RTU, RAPIEnet
XGT Cnet, Modbus RTU
XGT Cnet, Modbus RTU
XGT Cnet, Modbus RTU
XGT Cnet, Modbus RTU
내장 이더넷
10/100BASE-TX 1포트 (XGT 전용통신, Modbus TCP/IP 서버)
—
—
—
—
PROFINET
미지원 (Profibus-DP로 대체)
미지원 (Profibus-DP로 대체)
미지원 (Profibus-DP로 대체)
미지원 (Profibus-DP로 대체)
미지원 (Profibus-DP로 대체)
EtherCAT
확장모듈(XGF-PN8A/B, XGL-EFMT/B)로 지원
확장모듈(XGF-PN8A/B, XGL-EFMT/B)로 지원
확장모듈(XGF-PN8A/B, XGL-EFMT/B)로 지원
확장모듈(XGF-PN8A/B, XGL-EFMT/B)로 지원
확장모듈(XGF-PN8A/B, XGL-EFMT/B)로 지원
소프트웨어
프로그래밍 언어
LD, SFC, ST (IEC 61131-3)
LD, SFC, ST (IEC 61131-3)
LD, SFC, ST (IEC 61131-3)
LD, SFC, ST (IEC 61131-3)
LD, SFC, ST (IEC 61131-3)
프로그래밍 도구
XG5000
XG5000
XG5000
XG5000
XG5000
전원
전원사양
—
DC 5V (베이스 공급)
DC 5V (베이스 공급)
DC 5V (베이스 공급)
DC 5V (베이스 공급)
환경
동작온도
0~55°C
0~55°C
0~55°C
0~55°C
0~55°C
인증
인증
—
KC, CE
KC, CE
KC, CE
KC, CE
외관
크기(WxHxD)
—
35 x 110 x 85mm
35 x 110 x 85mm
35 x 110 x 85mm
35 x 110 x 85mm
무게
—
155g
160g
155g
170g
* 노란색 배경은 제품 간 차이가 있는 항목입니다
🗺️메모리 맵
영역용량리테인비고
L (PID)22KB—
I (입력)16KB—
Q (출력)16KB—
F (플래그)8KB—시스템 플래그
R (플래시)64KB x 16블록항상 유지
A (자동변수)1,024KB최대 512KB
M (직접변수)512KB최대 256KB
N (고속링크)42KB—
W (작업영역)1,024KB—
U (P2P파라미터)8KB—아날로그 리프레시
K (시스템플래그)16KB항상 유지
배선 및 설치 정보
- •전압 변동이 사양을 초과할 경우 정전압 변압기 사용
- •노이즈가 심한 환경에서는 절연 변압기 사용
- •PLC 전원은 I/O 장치 및 전력 장치와 분리
- •AC 케이블은 꼬임선(twisted) 사용, 최소 2mm² 이상
- •고전압/고전류 주회로 케이블과 100mm 이상 이격
❓자주 묻는 질문(5)
QCPUUN의 내장 Ethernet으로 HMI와 통신할 수 있나요?
네. XGT 전용통신 서버와 Modbus TCP/IP 서버를 지원하므로, LS HMI(XGT 프로토콜)와 타사 HMI(Modbus TCP)를 동시에 접속할 수 있습니다. 최대 4채널 동시 접속이 가능합니다.
QCPUUN으로 PLC간 통신을 할 수 있나요?
내장 Ethernet은 서버 전용이라 PLC가 클라이언트로 다른 PLC에 접속하는 것은 불가능합니다. PLC간 통신이 필요하면 FEnet 모듈(XGL-EFMT)이나 RAPIEnet 모듈(XGL-EIMT)을 추가하세요.
Q프로그램 2MB면 어느 정도 규모까지 가능한가요?
LD 기준 약 30,000~60,000 스텝 이상입니다. 대형 반도체/자동차 라인에서도 사용되는 수준입니다. ST 언어와 FB를 많이 사용해도 여유가 있습니다.
QXG5000 최소 버전은?
CPUUN은 CPU OS V1.0 이상, XG5000 V4.0 이상이 필요합니다. 다른 XGI CPU(CPUE/S/H/U)와 별도의 OS 버전을 사용합니다.
Q기존 XGI-CPUU 프로젝트를 CPUUN으로 옮길 수 있나요?
프로그램은 호환되지만, CPU OS 버전이 다르므로 XG5000에서 CPU 타입을 변경한 후 재컴파일이 필요합니다. 특수 모듈 설정도 재확인하세요.
